Steigleitern aus Aluminium (blank)

Notleitern 2.Rettungsweg

Steigleitern in ZARGES - Bauweise von Beckmann-Steigtechnik

Steigleitern können als Notleitern oder Wartungsleitern, sowie als Aufstieg zu Maschinen verwendt werden. Für diese Verwendungsmöglichkeiten von Steigleitern sind die neuesten, gültigen Normen und Vorschriften zu beachten. Unsere nachfolgend aufgeführten einzügigen und zweizügigen Steigleitern geben einen Überblick, jedoch benötigen wir für ein Angebot den genauen Einsatzzweck der Steigleiter mit entsprechenden Maßangaben. Wir liefern lediglich die Steigleiter inklusive der entsprechenden Wandhalter. Bauaufsichtlich zugelassenes Befestigungsmaterial zur Befestigung der Steigleiter am Objekt gehört nicht zum Lieferumfang, da dieses durch das Montage- Unternehmen bestimmt werden muss. Bitte wenden Sie sich an ein Ing.-Büro für Tragwerksplanung. Sie benötigen ein Angebot? Bitte rufen Sie uns an unter Tel.: 05222-86080



Wegen der aktuellen Situation auf dem Rohstoffmarkt fragen Sie bitte alle Preise tagesaktuell an.

Email: steigtechnik@leitern.de

Fax: 05222-86026

Tel: 05222-86080

Notleitern und Steigleitern bieten wir entsprechend der DIN 18799-1 , DIN 14094-1 oder DIN EN ISO 14122-4 an, je nach Einsatzzweck. Dazu benötigen wir Ihre Angaben.

Alle Fotos / Abbildungen sind beispielhaft, mit freundlicher Genehmigung des Herstellers (ZARGES). Alle Angaben (Maße, Preise etc.) ohne Gewähr. Irrtümer und Fehler vorbehalten. Die nachfolgenden Beispiele / Angaben  erheben keinen Anspruch auf Vollständigkeit.

Alle Informationen auf diesen Seiten erheben keinen Anspruch auf Vollständigkeit. Sie erhalten a.A. ein individuelles Angebot entsprechend dem geplanten Einsatzzweck der Steigleiter, da für den jeweiligen Einsatzzweck bestimmte Normen einzuhalten sind.

Unsere Informationen und Angebote richten sich an Gewerbetreibende / Firmen, daher verstehen sich alle angegebene Preise zuzüglich der gesetzlichen Mehrwertsteuer.

Steigleiter einzügigSteigleiter zweizügig

Steigleitern aus Aluminium (natur) * Hersteller: ZARGES

·         Hochfestes weitgehend korrosionsbeständiges Aluminium (natur)

·         Leiterbreite: 520 mm

·         Holmabmessung: 60 x 25 mm

·         Sprossen 30 x 30 mm, vierkant, durchgehend gerieft.



Zur bauseitigen Montage gemäß den gültigen Normen und Vorschriften.

Nachfolgend beispielhaft, Steigleitern an Gebäuden:

Abbildung links: Einzügige Steigleiter max. 9,99 m Steighöhe.

Abbildung rechts: Mehrzügige Steigleiter, ab 10,00 m Steighöhe.

Wir bieten Ihnen die Steigleiter normgerecht an. Bitte teilen Sie uns den geplanten Einsatzzweck mit.





Alle Informationen auf diesen Seiten erheben keinen Anspruch auf Vollständigkeit. Sie erhalten a.A. ein individuelles Angebot entsprechend dem geplanten Einsatzzweck der Steigleiter, da für den jeweiligen Einsatzzweck unterschiedliche Normen einzuhalten sind. Unsere Informationen und Angebote richten sich an Gewerbetreibende / Firmen, daher verstehen sich alle angegebene Preise zuzüglich der gesetzlichen Mehrwertsteuer.

Einzügige Aluminium- Steigleitern, (Angebote freibleibend, entsprechende Normen sind zu beachten).



 Wandhalter, Ausstiegsholme und Rückenschutz (ab Bestell-Nr.58257) sind bereits im Preis enthalten. Besonderheiten für den speziellen Einsatzzweck sind zu beachten. Wir beraten Sie gerne.

Steighöhe bis

Leiterlänge inkl. Ausstiegsholm

Bestell-Nummer

Preis ohne MwSt

4,80 m (ohne Rückenschutz)

5,90 m

58 248

auf Anfrage

5,60 m

6,70 m

58 257

auf Anfrage

6,50 m

7,60 m

58 265

auf Anfrage

7,40 m

8,50 m

58 274

auf Anfrage

8,50 m

9,60 m

58 285

auf Anfrage

9,60 m

10,70 m

58 296

auf Anfrage





Zweizügige Aluminium- Steigleitern, versetzte Ausführung. (Angebote freibleibend, entsprechende Normen sind zu beachten)



Wandhalter, Ausstiegsholme und Rückenschutz sind bereits im Preis enthalten. Besonderheiten für den speziellen Einsatzzweck sind zu beachten. Wir beraten Sie gerne.

Steighöhe bis

Leiterlänge inkl. Ausstiegsholm

Bestell-Nummer

Preis ohne MwSt

10,70 m

11,80 m

58 607

auf Anfrage

11,80 m

12,90 m

58 618

auf Anfrage

12,60 m

13,70 m

58 626

auf Anfrage

13,80 m

14,90 m

58 638

auf Anfrage

14,90 m

16,00 m

58 649

auf Anfrage

15,70 m

16,80 m

58 657

auf Anfrage

16,80 m

17,90 m

58 668

auf Anfrage

18,00 m

19,10 m

58 680

auf Anfrage

19,10 m

20,20 m

58 691

auf Anfrage



Übersicht der Einzelteile

Artikel

Material

Bestell-Nummer

Preis ohne MwSt

Leiterteil 1,96 m

Aluminium blank

42 240

auf Anfrage

Leiterteil 2,80 m

Aluminium blank

42 241

auf Anfrage

Leiterteil 3,64 m

Aluminium blank

42 242

auf Anfrage

Ausstiegsholm,einseitig,gerade

Stahl verzinkt

43 243

auf Anfrage

Rückenschutzbügel 700 mm

Aluminium blank

42 244

auf Anfrage

Rückenschutzstrebe 1400 mm

Aluminium blank

42 245

auf Anfrage

Wandhalter,starr,200 mm,U-Bügel

Stahl verzinkt

43 257

auf Anfrage



Zubehör für Steigleitern

Grundpodeste

Als seitliche Ein- bzw. Ausstiege aus der Leiter. Links sowie rechts von der Steigleiter einsetzbar.

Die Abbildung zeigt Erweiterungs- und Grundpodest. Das Grundpodest ist hell hervorgehoben. Material: Stahl verzinkt

Gitterrostbelag und 2 Anbaukonsolen.Geländer an einer Längs- und Stirnseite.Flächenlast 3,5 kN/m².Einzellast 1,5 kN.

Bitte klicken Sie auf die Miniaturabbildung für eine Grossansicht.

Grundpodest

800 x 860mm (Breite x Tiefe)

940 x 1000mm (Breite x Tiefe)

Gewicht ca.

75 kg

86 kg

Bestell-Nr.:

43 270

43 275

Preis ohne MwSt

auf Anfrage

auf Anfrage



Erweiterungspodeste

Als seitliche Ein- bzw. Ausstiege aus der Leiter. Links sowie rechts von der Steigleiter einsetzbar.

Die Abbildung zeigt Erweiterungs- und Grundpodest. Das Erweiterungspodest ist hell hervorgehoben. Material: Stahl verzinkt

1 Gitterrostbelag und 1 Anbaukonsole.Geländer an einer Längsseite mit Geländerverbinder. Erweiterungspodeste beliebig aneinander schraubbar.

Flächenlast 3,5 kN/m². Einzellast 1,5 kN.

Bitte klicken Sie auf die Miniaturabbildung für eine Grossansicht.

Erweiterungspodest

500 x 860mm (BxT)

800 x 860mm (BxT)

500 x 1000mm (BxT)

940x1000 mm (BxT)

Gewicht ca.

50 kg

60 kg

52 kg

74 kg

Bestell-Nr.:

43 272

43 271

43 277

43 276

Preis ohne MwSt

auf Anfrage

auf Anfrage

auf Anfrage

auf Anfrage

Ausstiegsholm, abgewinkelt

Ausführung

Bestell-Nr.:

Preis ohne MwSt pro Stück

Stahl verzinkt

43 049

auf Anfrage

Edelstahl V4A (1.4571)

44 049

auf Anfrage



Ausstieg mit Übergang, Attika- Überstieg

800 mm tief

Belag aus verzinktem Gitterrost, 800 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

42 181

auf Anfrage

Aluminium eloxiert

41 181

auf Anfrage

Stahl verzinkt

43 181

auf Anfrage

Edelstahl V4A

44 181

auf Anfrage

Ausstieg mit Übergang, Attika- Überstieg

1000 mm tief

Belag aus verzinktem Gitterrost, 1000 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

---

nicht lieferbar

Aluminium eloxiert

---

nicht lieferbar

Stahl verzinkt

43 180

auf Anfrage

Edelstahl V4A

In Sonderkonstruktion

auf Anfrage



Ausstieg mit Übergang, Attika- Überstieg

1200 mm tief

Belag aus verzinktem Gitterrost, 1200 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

---

nicht lieferbar

Aluminium eloxiert

---

nicht lieferbar

Stahl verzinkt

43 179

auf Anfrage

Edelstahl V4A

In Sonderkonstruktion

auf Anfrage

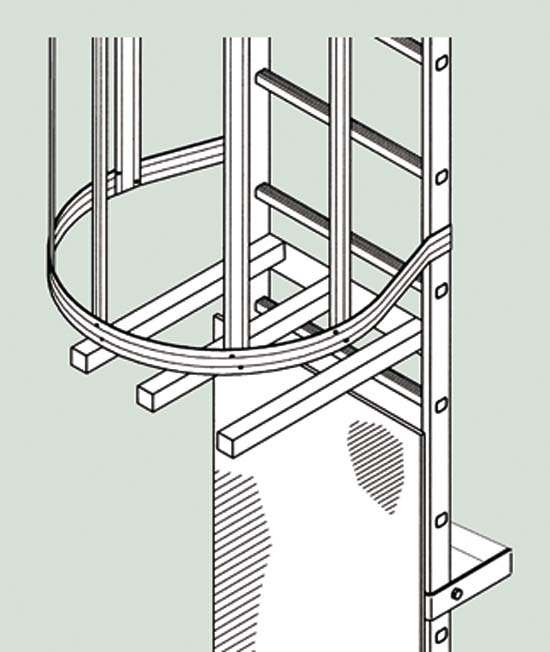

Sicherungstür für Wartungsleitern

Sicherungstür Zarges

Sicherungstür für Wartungsleitern, Material: Stahl verzinkt.

Durch bauseitiges Schloß abschließbar. Verdeckte Scharniereanbringung und Blechbeplankung. Sicherungsdorne oben.

Bestell-Nr.: 43 498 * Preis ohne MwSt: auf Anfrage

Auch erhältlich für Fluchtleitern, mit Notauslösung gemäß DIN 14094-1 , Bestell-Nr. 43499 * Preis ohne MwSt: auf Anfrage

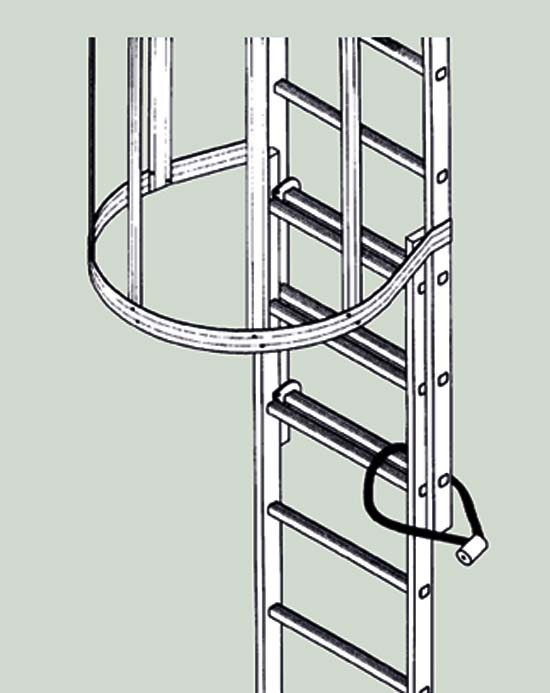

Einstiegsleiter

Einstiegsleiter Zarges

Einstiegsleiter aus Leichtmetall (blank)

Hochhängbar, Länge 3,18 m, Nutzlänge ca. 2,44 m, Inkl. Kabelschloß.

Bestell-Nr.: 41 445

Preis ohne MwSt: auf Anfrage

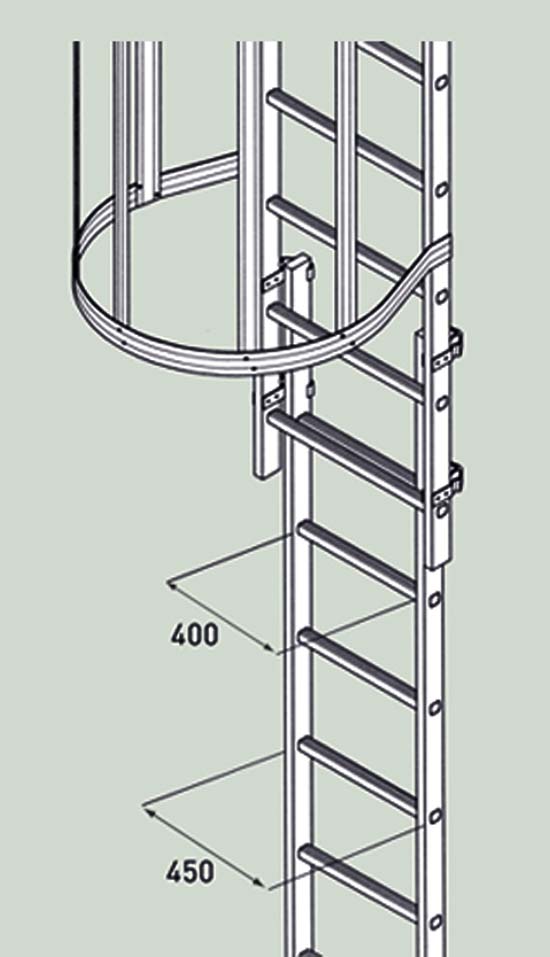

Notabstiegsleiter mit automatischer Notauslösung von oben

Notabstiegsleiter Zarges

Notabstiegsleiter mit automatischer Notauslösung von oben. Zustieg nur von oben möglich.

Einsetzbar ab Steighöhe 5,60 m. Fallhöhe ca.2,50 m, Nutzlänge ca.2,50 m, Leiterlänge 3,20 m.

Material: Aluminium

Mit automatischer Notauslösung, Abstieg von oben. Die Bestandteile der Notauslösung liegen der Lieferung lose zur Selbstmontage bei. Bitte beachten Sie die Anleitung. Fernentriegelung auf Anfrage.

Bestell-Nr.: 42 446

Preis ohne MwSt: € auf Anfrage



Zwischenplattform

Klappbar, beliebig nachträglich einzubauen. Plattformgröße ca. 520 x 550 mm.

Zwischenplattform Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 255

auf Anfrage

Edelstahl V4A (1.4571)

44 255

auf Anfrage



Wandhalter als U-Bügel, starr

Für Wandabstände von 200 mm (Mitte Sprosse bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 257

auf Anfrage

Edelstahl V4A (1.4571)

44 257

auf Anfrage



Wandhalter als U-Bügel, verstellbar, 200-250 mm

Für Wandabstände von 200-250 mm (Mitte Sprosse bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 258

auf Anfrage

Edelstahl V4A (1.4571)

44 258

auf Anfrage

Wandhalter als U-Bügel, verstellbar, 250-350 mm

Für Wandabstände von 250-350 mm (Mitte Sprosse bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Wandhalter 43259

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 259

auf Anfrage

Edelstahl V4A (1.4571)

44 259

auf Anfrage



Sicherungsschranke

Werkstoff: Stahl verzinkt, rot ummantelt, Einarmausführung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Schwerkraftverschluss

43 500

auf Anfrage

Verdeckte Federmechanik

43 501

auf Anfrage



Doppel- Sicherheitsschranke

Selbstschließend durch verdeckt liegende Federmechanik. Gemäß DIN EN ISO 14 122-4. (Abbildung abweichend, es wird eine neuere Ausführung geliefert).

Doppelsicherungsschranke

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 502

auf Anfrage

Edelstahl V4A (1.4571)

44 502

auf Anfrage

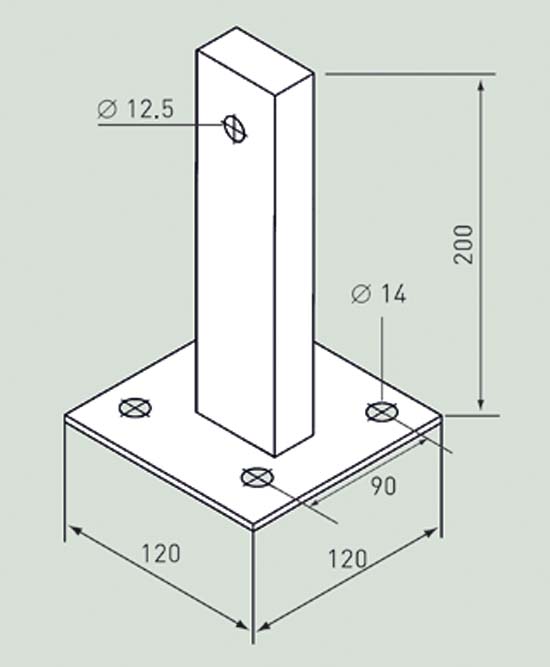

Fußplatte

Zur Befestigung der Steigleiter am Boden.

Fußplatte Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 253

auf Anfrage

Edelstahl V4A (1.4571)

44 253

auf Anfrage

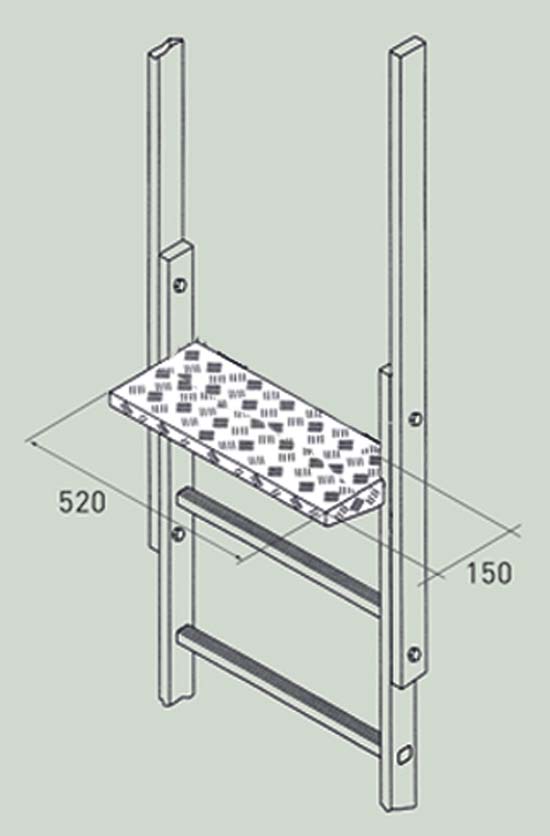

Ausstiegstritt

Zur Verbreiterung der obersten Sprosse.

Ausstiegstritt Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium blank

40 945

auf Anfrage

Stahl verzinkt

43 284

auf Anfrage

Lieferkosten:

Wir berechnen pro Anlieferung innerhalb der Bundesrepublik Deutschland eine Pauschale in Höhe von z.Zt. auf Anfrage

Unsere Produkte richten sich ausschließlich an gewerbetreibende (Firmen). Alle Preise verstehen sich freibleibend und in EURO und zuzüglich 19% MwSt.

Alle Angaben ohne Gewähr und ohne Anspruch auf Vollständigkeit. Irrtümer, Fehler, Produktänderungen und Preisänderungen vorbehalten. Montage bauseits.

Alle Artikel sind aus dem Hause ZARGES und werden in ZARGES- Bauweise gefertigt. Technische Änderungen vorbehalten. Alle Maße und Gewischtsangaben sind ca.-Werte.

Gerne unterbreiten wir Ihnen ein individuelles Angebot. Wir freuen uns auf Ihre Anfrage.
